Khối giữ trục chính xác cho jig và hệ thống tự động SH-35-41.4

SH-35-41.4 là chi tiết cơ khí gia công CNC chính xác cao, chuyên dùng trong các hệ thống jig gá, định vị trục và thiết bị tự động hóa yêu cầu độ ổn định và độ chính xác cao.

Sản phẩm có thiết kế dạng trụ kết hợp với đế gá, đảm bảo độ cứng vững, khả năng định vị chính xác và vận hành bền bỉ trong môi trường công nghiệp. Với chiều dài lớn, sản phẩm phù hợp cho các ứng dụng cần khoảng cách dẫn hướng dài hơn.

Vật liệu SK105 giúp tăng độ cứng, khả năng chống mài mòn và tuổi thọ sử dụng.

Đặc điểm nổi bật của SH-35-41.4

• Thiết kế tích hợp trụ và đế gá chắc chắn
• Gia công CNC độ chính xác cao
• Độ đồng tâm ≤ 0.02 mm
• Vật liệu SK105 độ bền cao
• Có lỗ trục, lỗ bậc và lỗ bắt vít đầy đủ
• Kết cấu ổn định, phù hợp dẫn hướng dài
• Dễ lắp đặt và tích hợp

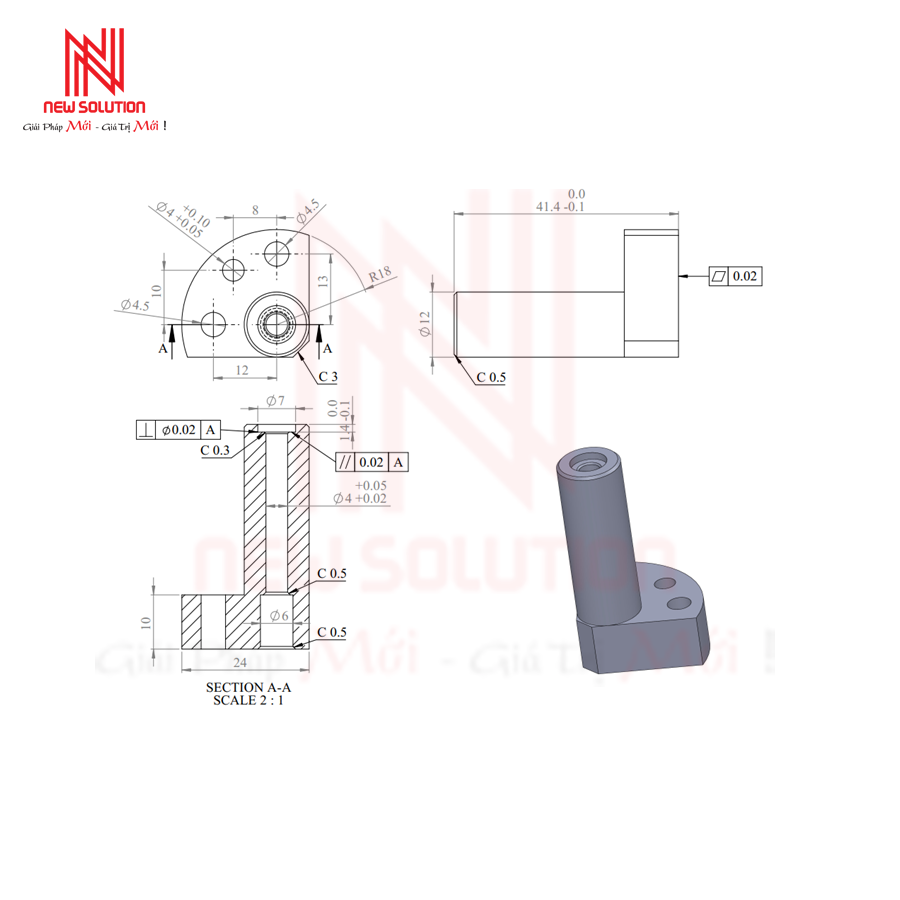

Thông số kỹ thuật SH-35-41.4

• Model: SH-35-41.4
• Vật liệu: SK105
• Chiều dài tổng thể: 41.4 mm (0 / -0.1)
• Đường kính thân trụ: 12 mm
• Đường kính lỗ trục: 4 mm (+0.05 / +0.02)
• Lỗ bậc trên: 9 mm
• Lỗ đáy: 6 mm
• Lỗ bắt vít: 4 x 4.5 mm
• Khoảng cách lỗ: 13 mm
• Lỗ dung sai: 4 mm (+0.10 / +0.05)
• Độ dày đế: ~11 mm
• Dung sai hình học: 0.02 mm
• Vát mép: C0.3 ~ C0.5 (có vị trí C3)
• Phương pháp gia công: CNC chính xác

Chi tiết cấu tạo

• Lỗ trục trung tâm xuyên suốt giúp định vị chính xác
• Lỗ bậc hỗ trợ lắp ghép ổn định
• Lỗ đáy tăng khả năng dẫn hướng
• 4 lỗ bắt vít phân bố đều trên đế
• Đảm bảo độ đồng tâm và độ vuông góc cao
• Các vị trí vát mép giúp giảm ba via và tăng độ an toàn khi lắp ráp

Ứng dụng thực tế

• Jig gá trong sản xuất cơ khí
• Định vị và giữ trục chính xác
• Hệ thống máy tự động hóa
• Cơ cấu dẫn hướng và căn chỉnh
• Thiết bị công nghiệp chính xác
