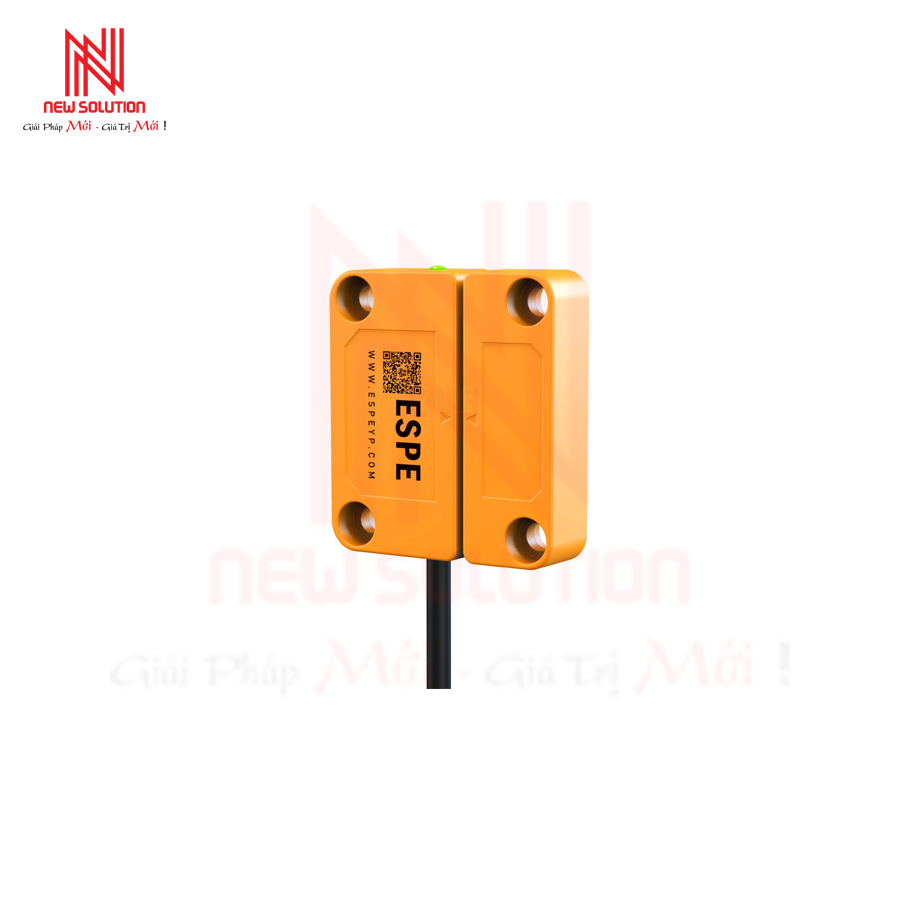

SSR21-10N-1 – Công tắc an toàn cửa không tiếp xúc

Công tắc cửa an toàn không tiếp xúc SSR21-10N-1 là thiết bị bảo vệ an toàn công nghiệp dùng để giám sát trạng thái đóng/mở của cửa bảo vệ hoặc tấm chắn. Thiết bị hoạt động với nguồn DC24V, ngõ ra NPN an toàn (OSSD), phạm vi phát hiện lên tới 10 mm, chuẩn bảo vệ IP65 cùng chức năng tự chẩn đoán giúp tăng độ an toàn hệ thống điều khiển.

📌 Thông số kỹ thuật – SSR21-10N-1

Tên sản phẩm: Công tắc cửa an toàn không tiếp xúc – Model SSR21-10N-1

🔌 Nguồn & điện

• Nhiệt điện DC: DC24V ±15%

• Công suất tiêu thụ: < 1W

• Dòng ra tối đa: 150 mA

• Ngõ ra an toàn (OSSD): NPN transistor (dòng tải ≤ 200 mA, điện áp còn lại ≤ 1 V, dòng rò < 1 mA)

⏱️ Hiệu năng

• Thời gian phản hồi: 50 ms

• Tần số hoạt động: 1 Hz

📡 Chức năng & độ nhạy

• Phạm vi phát hiện: ngang 0 – 10 mm, dọc 0 – 5 mm

• Mã hóa tín hiệu: mã hóa phổ thông (Universal encoding)

• Tự chẩn đoán & chẩn đoán chéo: Có — tăng tính an toàn hệ thống

🛡️ Bảo vệ & môi trường

• Chuẩn bảo vệ vỏ: IP65

• Mạch bảo vệ: chống quá áp, chống ngược cực nguồn, chống quá dòng

• Nhiệt độ làm việc: -10 °C đến +55 °C (không đóng băng)

• Nhiệt độ lưu trữ: -30 °C đến +70 °C

• Độ ẩm làm việc: tối đa 85 % ở 20 °C (không ngưng tụ)

• Chống rung: tần số 10 – 55 Hz, biên độ 0.35 ± 0.05 mm (20 lần mỗi hướng X/Y/Z)

• Kích thước mặt cắt vỏ: 36 × 23 mm
