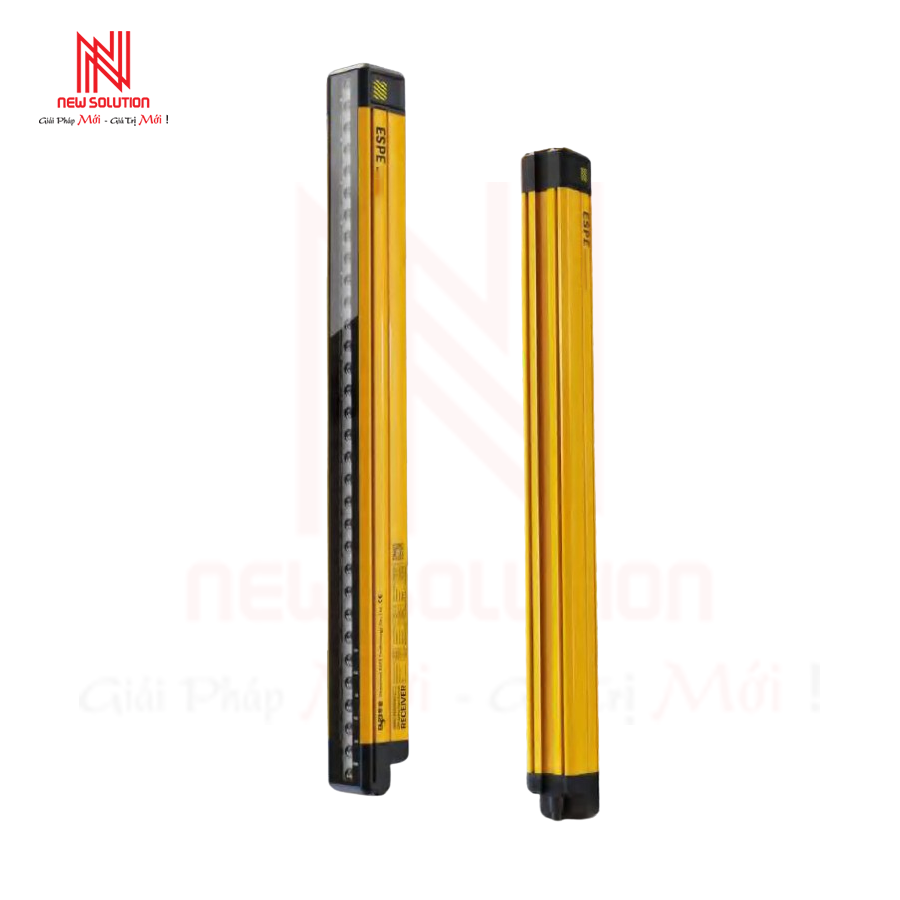

Cảm biến rèm sáng NSEFP Series

Dòng NSEFP là rèm quang an toàn không vùng chết, tuân thủ tiêu chuẩn an toàn châu Âu Loại 4. Với thiết kế dự phòng MCU nội bộ, rèm quang an toàn được trang bị chức năng tự kiểm tra định kỳ và kiểm tra chéo lẫn nhau.
Mạch vòng của rèm quang sử dụng cơ chế đầu ra kép dự phòng để đảm bảo mức độ an toàn cao.
Thông số kỹ thuật – rèm quang an toàn NSEFP

Tiêu chuẩn tham chiếu

• EN 61496-1 (Loại 4 ESPE)

• EN 61496-2 (Loại 4 ESPE)

• EN ISO 13849-1 (Loại 4, PL e)

• Mức an toàn: Loại 4

Điện & ngõ ra

• Điện áp cấp: DC24V ±20%

• Công suất tiêu thụ: <5W

• Ngõ ra (OSSD): Bán dẫn PNP/NPN, tải <200mA, điện áp dư ≤1V, dòng rò ≤1mA

• Mạch bảo vệ: quá áp, đảo cực, quá dòng

Đặc tính quang học

• Khoảng cách tia: 10mm, 20mm

• Độ phân giải: 15mm, 25mm

• Số tia:

  • 10mm: 16, 20 … 160

  • 20mm: 8, 10 … 80

• Chiều cao bảo vệ: H = (N-1) × khoảng cách tia

• Bước sóng: 940nm

• Thời gian phản hồi: (N × 0,1ms) + 0,4ms

• Khoảng cách cảm biến: 0,1–2m hoặc 0,1–5m

• Chống nhiễu: 10.000 Lux

• Phương thức phát hiện: Xuyên tia (Through-beam)

• Đồng bộ hóa: Bằng dây

Cơ khí & môi trường

• Vỏ: Hợp kim nhôm, cấp bảo vệ IP65

• Kích thước: 30 × 28mm

• Chống rung: 10Hz–55Hz, biên độ 0,35 ± 0,05mm (20 lần mỗi trục X/Y/Z)

• Nhiệt độ làm việc: -10℃ ~ 55℃ (không đóng băng)

• Nhiệt độ lưu trữ: -30℃ ~ 70℃ (không đóng băng)

• Độ ẩm làm việc: ≤85% (ở 20℃)
