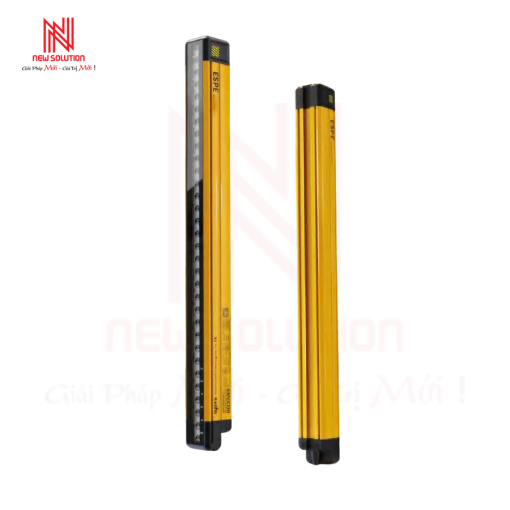

Cảm biến rèm sáng NSESV Series

Rèm quang an toàn dòng NSESV được thiết kế theo tiêu chuẩn an toàn IEC61496 (Loại 4). Độ an toàn cao nhờ chức năng tự chẩn đoán và góc khẩu độ nhỏ;
đồng bộ quang học và dây dẫn phù hợp với nhiều môi trường. Các chức năng EDM, liên động và reset hỗ trợ nhiều phương án kết nối an toàn với thiết bị.
Lắp đặt linh hoạt với nhiều loại giá đỡ khác nhau.

Thông số kỹ thuật – Rèm quang an toàn NSESV

1. Tiêu chuẩn & an toàn

• EN 61496-1 (Loại 4)

• EN 61496-2 (Loại 4)

• Mức an toàn: Loại 4

2. Điện & công suất

• Điện áp cấp: DC24V ±20%

• Công suất tiêu thụ: <5W

3. Quang học

• Khoảng cách tia: 10mm, 20mm

• Độ phân giải: 15mm, 25mm

• Số tia:

  • Với 10mm: 16, 20 … 148

  • Với 20mm: 8, 10 … 74

• Chiều cao bảo vệ: H = (N-1) × khoảng cách tia (N là số tia)

• Bước sóng: 940nm

• Khoảng cách cảm biến: 0,1 ~ 3m (nếu có phản xạ ánh sáng, vui lòng thông báo)

• Chống nhiễu quang học: 10.000 Lux (góc tới >2,5°)

4. Tín hiệu & ngõ ra

• Thời gian phản hồi: T = (N × 0,1ms) + 3,2ms (N là số tia)

• Ngõ ra (OSSD): Transistor PNP/NPN,

  • Dòng tải <200mA

  • Điện áp dư <1V (trừ suy hao do kéo dài cáp)

  • Dòng rò <1mA

5. Bảo vệ

• Bảo vệ quá áp

• Bảo vệ đảo cực nguồn

• Bảo vệ quá dòng

6. Cơ khí

• Vật liệu vỏ: Hợp kim nhôm

• Cấp bảo vệ vỏ: IP65

• Kích thước cảm biến: 33 × 38mm

• Chống rung: 10Hz ~ 55Hz, biên độ 0,35 ± 0,05mm, 20 lần mỗi trục X, Y, Z

7. Môi trường

• Nhiệt độ làm việc: -10℃ ~ +55℃ (không đóng băng)

• Nhiệt độ lưu trữ: -30℃ ~ +70℃ (không đóng băng)

• Độ ẩm làm việc: ≤85% (ở 20℃)
